移動式選礦溜槽方案

分割線

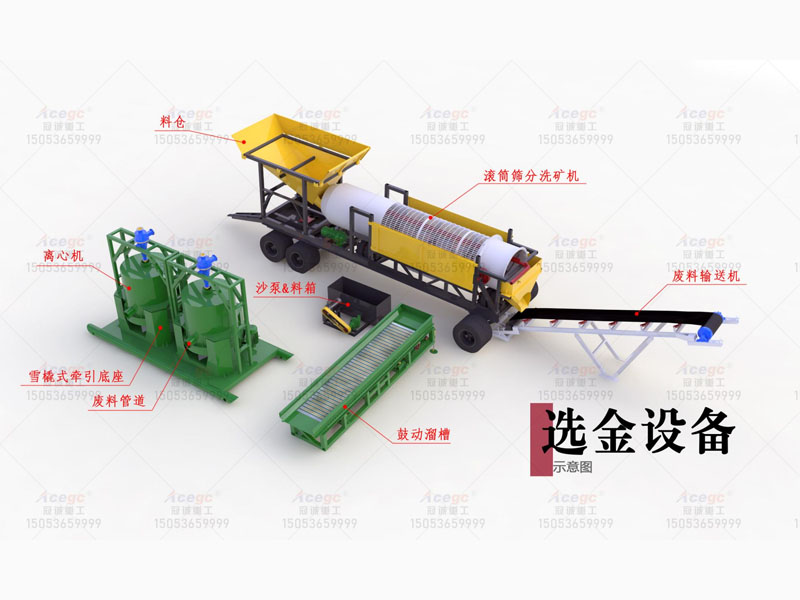

移動式選礦溜槽方案

移動式選礦溜槽

移動式選礦溜槽

每小時200方移動式選礦溜槽方案技術參數&報價清單


項目

規格參數

單價

數量

總價

處理量(方/小時)

200




移動式滾筒洗礦機

質保期限

3年
篩網等易損、消耗件除外


1套



總功率/Kw(不含水泵)

27.5

底盤

規格/mm

9800X2110

材質

30#工字鋼

牽引&轉向

牽引桿&重型掛車鞍座

行走輪胎

半掛車舊輪胎*12條

進料倉

規格/mm

3400X2100

上料高度

4m

絞洗篩

規格/mm

?1500X7300

篩網長度

3.6m

篩網骨架

采用?22mm油田耐磨提油桿間隔4CM編網

鉸刀

多條螺旋鉸刀從頭部覆蓋至尾部

滾筒托輪

?670mm實芯耐磨工程輪胎*8條

動力

11KW擺線針*2臺(雙動力四驅,變頻調速)

排料系統

細料

溜槽排料




供水系統

進料倉

2道沖水

滾筒篩

中央沖水
鴨嘴式噴水咀,程120°扇形噴射

水泵

不含

供電系統

控制柜

開關品牌:德力西或正泰

線纜

不含

立式停機自動排礦離心機

立式停機自動排礦1000#
電機:15KW




2臺



首級重砂分離器

離心機用300#首級重砂分離器
含支架




2套



液壓鼓動溜槽
-加重改進型

規格:1500X6000mm
液壓升降&翻蓋
液壓站:3KW
電機:5.5KW




1臺



沙泵&料箱

7寸沙泵+30KW電機+料箱

B800*7m



1臺



控制柜

內部開關品牌:德力西或正泰

不含線纜



1臺



選金搖床

1800*4500
電機:1.1KW




1臺



廢料輸送機

B800*7m
5.5KW電動滾筒1臺




1臺


合計出廠價格

¥:萬元(不含發電機組、稅與運費,稅率13%)

每小時200方移動沙金設備配件清單:

名稱

規格

數量

單價/元

總價/元

備注

篩網

錳鋼絲篩網

6套




離心機轉子

100#

2臺




滾筒篩軸承


1套




離心機軸承


1套




鼓動溜槽軸承


1套




首級重沙分離器


2臺




沙泵外殼

7寸

1個




7寸泵


1臺




旋轉水頭

2個




沙泵葉輪

7寸

6個




三角帶


各1套










合計

¥:萬元(不含稅與運費,稅率13%)

客戶自購配件清單

名稱

規格

數量

單價/元

總價/元

備注

滾筒篩電機

BWD臥式單級擺線針
11KW-4  減速機33#,速比23,輸出60轉 +變頻電機

1臺




離心機電機

15KW-6

1臺




鼓動溜槽電機

5.5KW-4

1臺




搖床電機

1.1KW-6

1臺




沙泵電機

30KW-4

1臺




輸送機電動滾筒

5.5KW-?460-B800帶速1.6或2m/s 包膠

1臺




輸送機托帶輥

中間輥:230mm長
邊輥:280mm長

中輥10支
邊輥20支




輸送機托帶輥

底長托輥?89mm加厚鐵輥長900mm

3支
